两种方法实例计算钣金展开

发布时间：05-31 浏览次数：927

外尺寸法展开长度
L=料外1+料外2+……+料外 n-补偿量Kn
L=L1+L2+……LN+LR—Kn
L——展开总尺寸
L1、L2……LN——折弯外尺寸
LR=πR/2 R——大于板厚的内园角尺寸

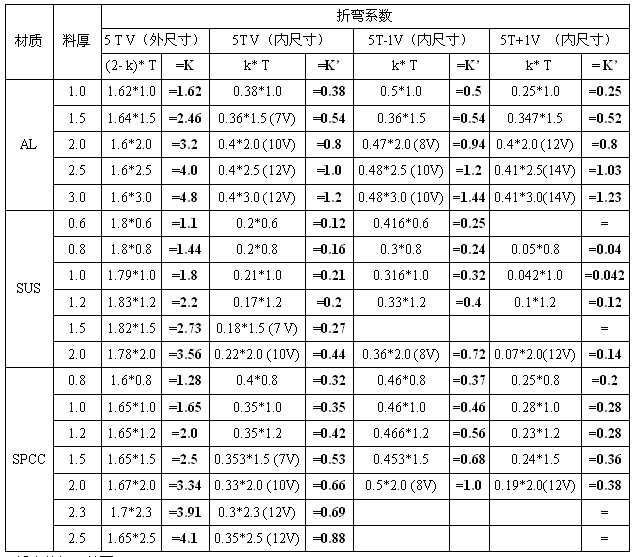

K——系数（查折弯系数K、K’一览表）
n——折弯个数
1.2 板材K系数见“折弯系数K一览表”
1.3折弯尺寸计算范例
用展开尺寸经验公式计算机柜立柱展开尺寸：
L=L1+L2+…+LN+LR-kn
L1---L2折弯外尺寸
LR=ЛR/2 R为（内缘半径 + t /3）
n为折弯半径小于板厚的折弯个数
t=板厚
k为每折一个弯减去值(查表)
L=25+17+42+(50-10-2)+Л×（10+t /3）/2 +(47-10-2)+15+25+15-3.34×6=208.71
由于折弯刀长期使用造成磨损, 故取r=0.6mm；折弯下模槽宽采用5T（5*板厚）
内尺寸法展开长度=料内+料内+补偿量
2.1折弯尺寸计算范例
用展开尺寸经验公式计算展开尺寸：
L=L1+L2+…+LN+LR+k’n
L1---L2折弯内尺寸
LR=ЛR/2 R为（内缘半径 + t /3）
n为折弯半径小于板厚的折弯个数
t=板厚
k’为每折一个弯的补偿值(查表)
L=23+13+38+(50-10-2-2)+Л×（10+t /3）/2 +(47-10-2-2)+11+21+13+0.66×6 =208.71
由于折弯刀长期使用造成磨损, 故取r=0.5mm；折弯下模槽宽采用5T（5*板厚）
