一、压线折弯是在钢板料厚太大，又要折出较小边的直角弯，必须在折弯机上先用尖刀压线，位置在折弯线处，压出一道V形的压痕，以方便把小边带起来。另外，不光是这种情况要用到压线，在边上的孔比较靠近折弯的时候，也常用到这种工艺，以防止孔被拉变形。

二、具体处理方式如下:

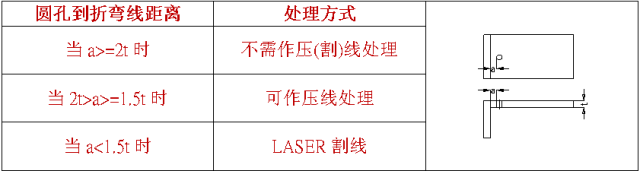

1. 圆孔到折弯线的尺寸标准

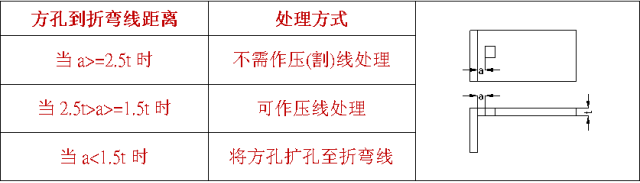

2. 方孔到折弯线的尺寸标准

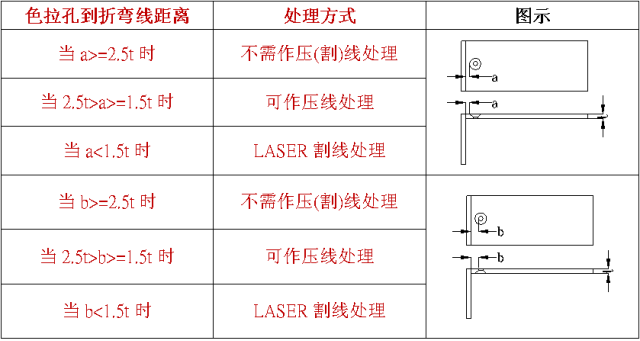

3. 沙拉孔到折弯线的尺寸标准

注意:1. 因会影响产品外观，故尽量少用割线处理方式,

2. 若圆孔距折弯线的距离太小，可先割一个较小的孔，在折弯后再进行钻孔处理,

3. OB孔暂以圆孔之标准进行处理。

附一

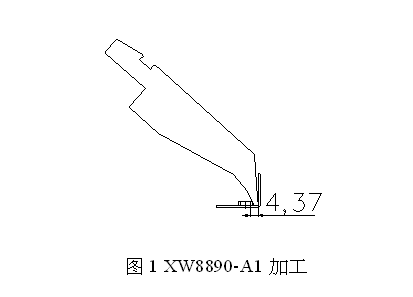

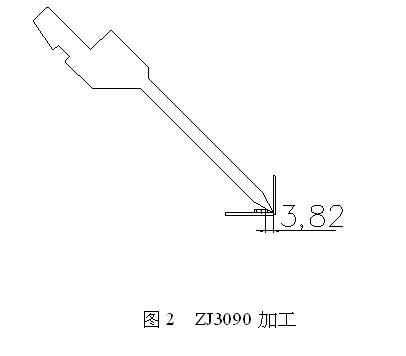

M3螺母压铆底孔边到折弯线的尺寸标准（图1，图2），否则采用:

A.先折弯后压铆

B.先压铆后ZJ3090折大角度，再分刀加压

C.铆钉处压线后压铆，再分刀折成型

D.LASER割线

E.NCT冲工艺孔

注:M3螺母压铆底孔边到折弯线距离若小于1.2mm,必须采用E方案加工

附二

M4螺母压铆底孔边到折弯线的尺寸标准（图3，图4），否则采用:

F.先折弯后压铆

G.先压铆后ZJ3090折大角度，再分刀加压

H.铆钉处压线后压铆，再分刀折成型

I.LASER割线

J.NCT冲工艺孔

注:M4螺母压铆底孔边到折弯线距离若小于1.4mm，必须采用E方案加工。

附三

M3抽芽外边到折弯线的尺寸太小采用:

A.抽孔后折弯再攻芽

B.压线后抽孔，再分刀折成型后攻芽

C.LASER割线
