阳极氧化检验标准

1、目的

规范检验操作，发现、控制不良品，防止批不良品输入下道工序。同时给检验工作提供引导及接收标准。

2、范围

适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。

3、定义

本标准适用于变形铝及铝合金以保护和装饰为主要目的，在阳极氧化膜表面涂装有机聚合物膜得到的阳极氧化复合膜。

4、职责

4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。

4.2 采购部负责进料中不合格品与供应商的联络。

5、性能要求

5.1  外观

阳极氧化复合膜的外观应均匀、平整，不允许有色差、皱纹、裂纹、气泡、流痕、夹杂、发黏和漆膜脱落等缺陷，（喷绘类产品的外观检验可参照样件）。

5.2  表面粗糙度应达到设计要求的表面粗糙度值。

5.3  阳极氧化复合膜厚度

阳极氧化复合膜厚度由阳极氧化膜厚度和漆膜厚度两部分组成。阳极氧化膜厚度和漆膜厚度应符合表1的规定。

表1

5.4  漆膜附着性

漆膜的干附着性、湿附着性和沸水附着性均应达到0级。

5.5  耐化学品性

5.5.1耐盐酸性

耐盐酸试验后，用肉眼观察试样表面，应无起泡、变色及其它明显变化。

5.5.2  耐洗涤剂性

耐洗涤剂试验后，用肉眼观察试样表面，应无起泡、脱落及其它明显变化。

5.6  耐沸水性

耐沸水试验后，用肉眼观察试样表面，应无皱纹、裂纹、气泡、脱落及变色等现象。

6、取样

6.1  试样的选择与制备

阳极氧化复合膜的试样从制品的有效表面选取。当不能用制品进行试验时，必须使用能够代表

制品的试样。试样表面制备后，应放置24h后进行试验。

6.2 取样数量

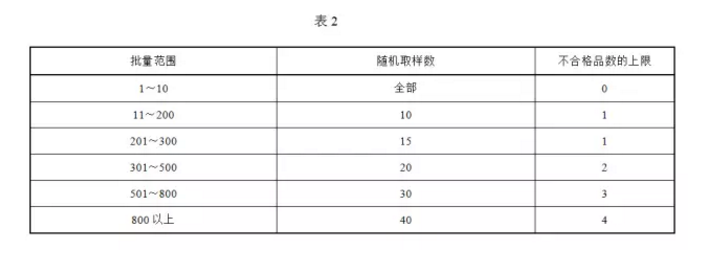

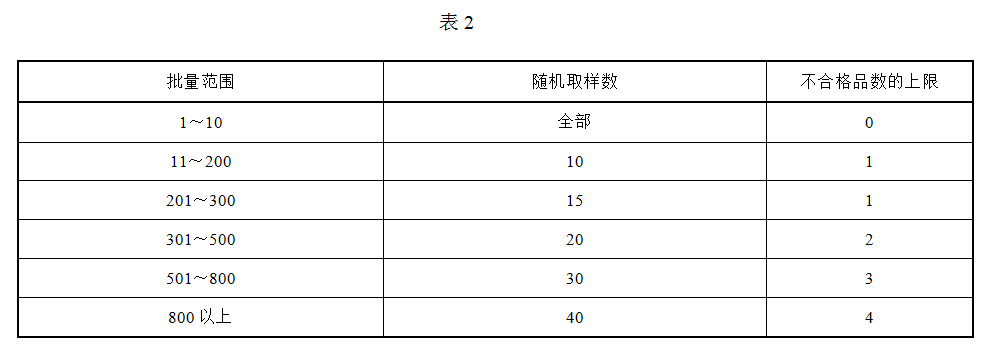

产品取样应符合表2的规定。

7、阳极氧化复合膜的性能试验方法

试验环境温度要求20℃±5℃，通风良好，没有影响试验的直射日光、蒸汽和灰尘等。

7.1  外观检验方法

阳极氧化复合膜外观检验应在漫射日光下进行。人工照明时背景要求无光泽的黑色、灰色，不能用彩色背景。

7.2  膜厚测定方法

7.2.1  阳极氧化膜厚度测定方法

阳极氧化膜厚度采用横断面厚度显微镜法进行测定。

7.2.2  表面漆膜厚度测定方法

表面漆膜厚度的测定，采用测出阳极氧化复合膜的厚度，然后减去7.4.1测得的阳极氧化膜厚度即为漆膜厚度。

7.3  漆膜附着性试验方法

7.3.1  划格

按GB/T 9286的规定，划11条平行线，再划11条垂直平行线穿过原线，划格间距为1mm。

7.3.2  干附着性试验方法

按7.3.1条的规定先划格，然后采用宽度为20
