二氧化碳气体保护焊,你应该知道的东西

   发布时间:01-03   浏览次数:903

二氧化碳气体保护焊是焊接方法中的一种,是以二氧化碳气为保护气体,进行焊接的方法。在应用方面操作简单,适合自动焊和全方位焊接。在焊接时不能有风,适合室内作业, 由于它成本低,二氧化碳气体易生产,广泛应用于各大小企业。


二氧化碳气体保护电弧焊(简称CO2焊)的保护气体是二氧化碳(有时采用CO2+Ar的混合气体)。由于二氧化碳气体的热物理性能的特殊影响,使用常规焊接电源时,焊丝端头熔化金属不可能形成平衡的轴向自由过渡,通常需要采用短路和熔滴缩颈爆断、因此,与MIG焊自由过渡相比,飞溅较多。


但如采用优质焊机,参数选择合适,可以得到很稳定的焊接过程,使飞溅降低到最小的程度。由于所用保护气体价格低廉,采用短路过渡时焊缝成形良好,加上使用含脱氧剂的焊丝即可获得无内部缺陷的高质量焊接接头。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。



二氧化碳气体保护焊的各种参数


1)焊丝直径



焊丝的直径通常是根据焊件的厚薄、施焊的位置和效率等要求选择。焊接薄板或中厚板的全位置焊缝时,多采用1.6mm以下的焊丝(称为细丝CO2气保焊)。


焊丝直径的选择参照下表

焊丝直径(mm)熔滴过渡形式可焊板厚(mm)施焊位置
0.5~0.8短路过渡0.4~3各种位置

细颗粒过渡2~4平焊、横角
1.0~1.2短路过渡2~8各种位置

细颗粒过渡2~12平焊、横角
1.6短路过渡2~12平焊、横角

细颗粒过渡〉8平焊、横角
2.0~2.5细颗粒过渡〉10平焊、横角



(2)焊接电流焊接电流的大小主要取决于送丝速度。送丝的速度越快,则焊接的电流就越大。焊接电流对焊缝的熔深的影响最大。当焊接电流为60~250A,即以短路过渡形式焊接时,焊缝熔深一般为1mm~2mm;只有在300A以上时,融深才明显的增大。


(3)电弧电压短路过渡时,则电弧电压可用下式计算:


U=0.04I+16±2(V)

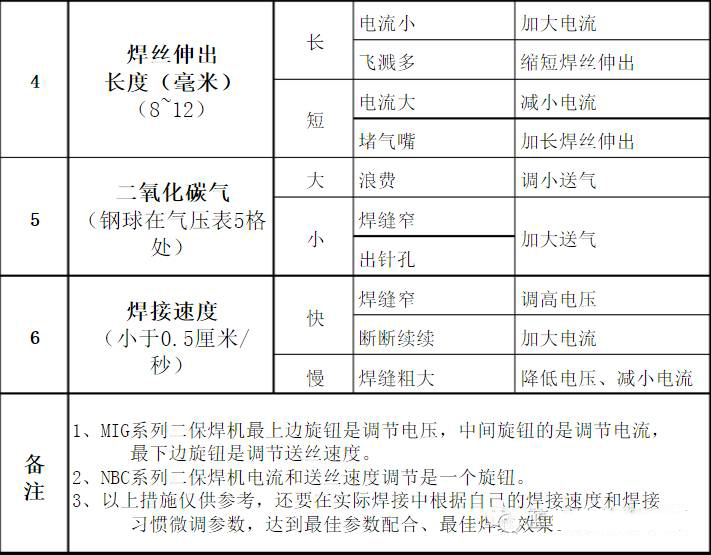

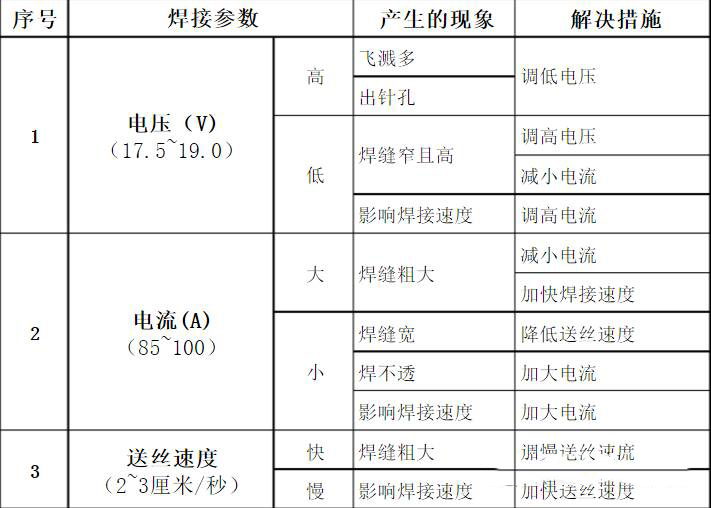

此时,焊接电流一般在200A以下,焊接电流和电弧电压的最佳配合值见表。

当电流在200A以上时,则电弧电压的计算公式如下。



U=0.04I+20±2(V)


4)焊接速度



半自动焊接时,熟练的焊工的焊接速度为18m/h~36m/h;自动焊时,焊接速度可高达150m/h。



(5)焊丝的伸出长度



一般的焊丝的伸出长度约为焊丝直径的10倍左右,并随焊接电流的增加而增加。



(6)气体的流量正常的焊接时,200A以下薄板焊接,CO2的流量为10L/min~25L/min.200A以上厚板焊接,CO2的流量为15L/min~25L/min.粗丝大规范自动焊为25L/min~50L/min。


焊接技能



1、平焊按焊枪运动方向分右焊法和左焊法(焊枪从右到左移动)二种。右焊法时熔池保护良好,热量利用充分,焊缝外形较饱满;但右焊法时不易观察焊接方向,易偏焊。一般常用左焊法。


2、左焊法时,电弧对母材有预热作用,熔宽增加,焊缝形成较平,且能看清焊接方向,不易焊偏。焊枪倾角约为10度~20度。


3、焊丝、焊口及周围10~20mm范围内必须保持清洁,不得有影响焊接质量的铁锈、油污、水和涂料等异物。


4、引弧。一般都采用直接短路引弧,如果焊丝与焊件接触太近或接触不良都会引起焊丝成段爆炸。因此,一般在引弧前焊丝端头与焊件保持2~3毫米的距离,并要注意剪掉丝端头的球状焊丝。引弧时要选好位置,采用倒退引弧法。


5、收弧。收弧时须填满弧坑,焊枪在收弧处稍停片刻,继续送气保护,然后慢慢抬起焊把,并在接头处使首层焊缝厚重叠20~50mm;不应立即抬起焊枪,否则弧坑容易形成气孔。


6、焊接电流与电弧电压是关键的工艺参数。为了使焊缝成形良好、飞溅减少、减少焊接缺陷,电弧电压和焊接电流要相互匹配。在小电流焊接时,电弧电压过高,金属飞溅将增多;电弧电压过低,则焊丝容易伸入熔池,使电弧不稳。在大电流焊接时,若电弧电压过高,则金属飞溅增多,容易产生气孔;电压过低,则电弧太短,使焊缝成形不良。


7、焊接电流是确定熔深的主要因素。随着电流的增加,熔深和熔敷速度都要增加,熔宽也略有增加。送丝速度越快,焊接电流越大,基本上是正比关系。焊接电流过大时,会造成熔池过大,焊缝成形恶化。


8、随电弧电压的增加,熔宽明显增加,而焊缝余高和熔深略有减少,焊缝机械性能有所降低。电弧电压过高,会产生焊缝气孔和增加飞溅;电弧电压过低,焊丝将插入熔池,电弧不稳,影响焊缝成形。


9、焊丝伸出长度增加,将降低焊接电流,减少熔深,增加焊缝宽度。焊丝伸出长度过长时,容易形成未焊透,未熔合,增加飞溅,削弱保护,形成气孔;焊丝伸出长度过短时,会妨碍对熔池的观察,喷嘴易被飞溅堵塞,影响保护形成气孔。为减少飞溅,尽量使焊丝伸出长度少些,但随焊接电流的增大,其伸出长度应适当增加。


10、气体流量直接影响气体保护效果。气体流量过小时,焊缝易产生气孔等缺陷。气体流量过大时,不仅浪费气体,而且焊缝由于氧化性增强而形成氧化皮,降低焊缝质量。


11、焊接速度过快,会破坏气体保护效果,焊缝成形不良,焊缝冷却过快,导致降低焊缝塑性、韧性。焊接速度过慢易使焊缝烧穿,形成粗大焊缝组织。


12、禁止电风扇风向正对焊口,影响保护气体。


13、焊接时手把要稳,焊接速度要均匀。产生焊瘤的重要原由是焊枪运行不均,造成熔池温度过高,液态金属凝聚迟钝下坠,因而在焊缝外貌形成金属瘤。


二氧化碳气体保护焊的优点


1.焊接成本低。其成本只有埋弧焊和手工电弧焊的40~50%。



2.生产效率高。其生产率是手工电弧焊的1~4倍。



3.操作简便。明弧,对工件厚度不限,可进行全位置焊接而且可以向下焊接。



4.焊缝抗裂性能高。焊缝低氢且含氮量也较少。



5.焊后变形较小。角变形为千分之五,不平度只有千分之三。



6.焊接飞溅小。当采用超低碳合金焊丝或药芯焊丝,或在CO2中加入Ar,都可以降低焊接飞溅。
