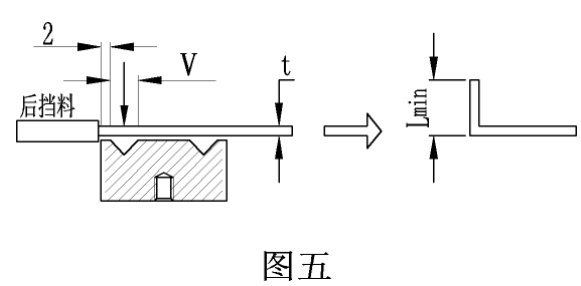

L折最小折边尺寸为公式（7）（如图五）：

★Lmin =（V/2）+ 2 + t ………（7）

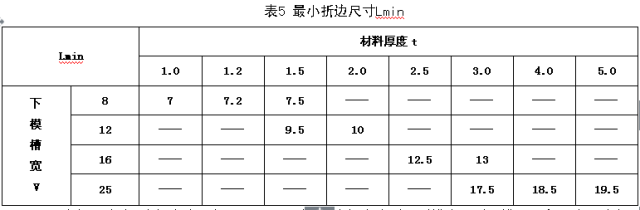

★不同材料厚度的最小折边尺寸Lmin（见表5）。

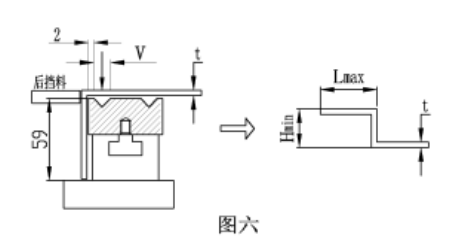

2最小Z型折边中间高度（如图六）

★Z型折边中间高度受V型槽中心到下模边距离影响，最小折边高度为公式（8）：

Hmin =（V/2）+ 2.5+ 2t  ………（8）

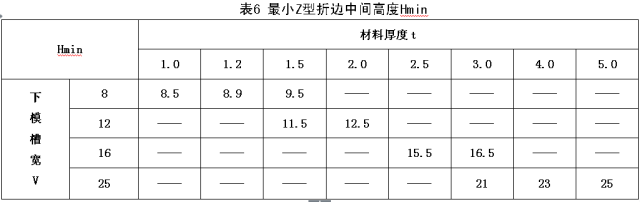

★不同材料厚度的最小Z型折边中间高度Hmin见表6。

3最大Z型折边反边尺寸

★3.1　最大Z型折边反边尺寸（如图六），通常的开关柜左门为Z型折边，其反边尺寸受下模及模座高度影响，最大反边高度为公式（9）：Lmax = 59 + t ……...（9）

★3.2　当Z型折边中间高度小于30时，不同材料厚度的Z型折边最大反边尺寸见表7，当Z型折边中间高度较大时，受折弯机下模座不同部位影响，其反边最大尺寸应现场确定。

4U型折边

★4.1　（如图七）受机床及模具影响，U型折边宽度H1不能太小，高度H2不能太大；当H2满足表5的最小折边尺寸时，H1最小值公式为（10）：H1 = 12 + 2t …....…（10）

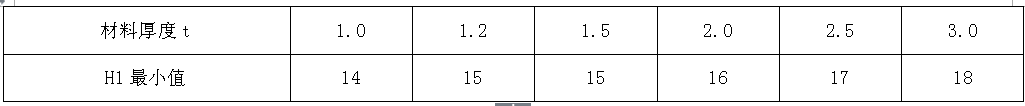

★4.1.1　H1的数值见表8

★4.1.2　当H1值较大时，应满足：H2 ＜ H1- 35 。

4.2四面折边最大高度H

★受模具影响四面折边最大高度Hmax ＜ 175（如图八） 。
